Учебно-лабораторный стенд «Статическое и динамическое уравновешивание вращающихся звеньев механизмов и машин»

Описание

Назначение. Учебно-лабораторный стенд предназначен для проведения комплекса теоретических, практических и лабораторных работ по общетехническим дисциплинам «Детали машин», «Теория машин и механизмов» и «Техническая механика» при подготовке специалистов-механиков в учреждениях высшего и среднего профессионального образования.

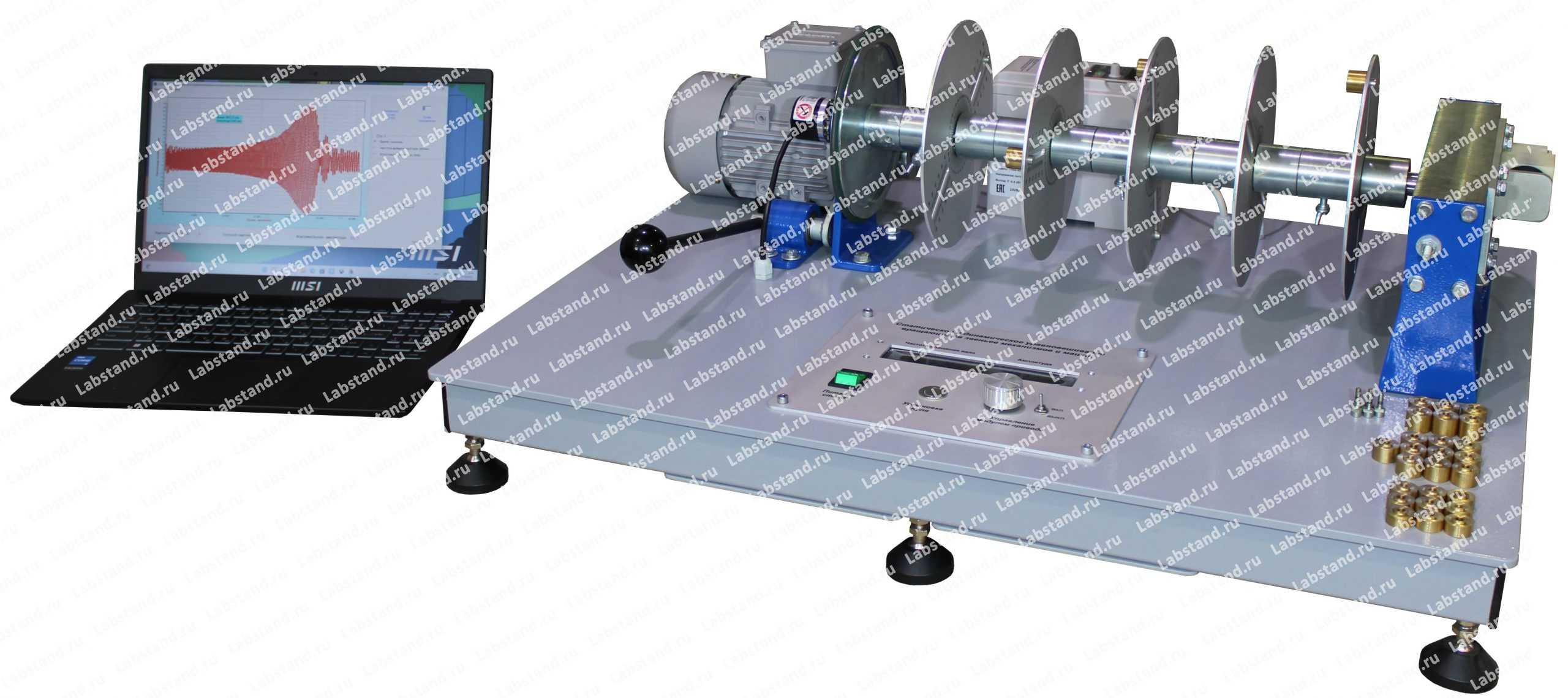

Описание. АЛК должен быть выполнен в виде настольной конструкции, состоящей из следующих основных узлов: основание, ротор с дисками, привод, система датчиков, пульт управления. Ротор должен представлять собой вал, на котором свободно посажены пять алюминиевых дисков на фиксированном расстоянии друг от друга. На крайних дисках должны располагаться противовесы. Три средних диска должны служить для установки неуравновешенных грузов. Все диски должны быть снабжены ступицей с винтами для фиксации диска на валу ротора под определенным углом. Величина угла фиксации должна определяться по нониусам, жестко закрепленным на валу ротора. Диски должны иметь радиальные пазы для крепления грузов. Требуемое расстояние закрепления грузов от оси ротора определяется по шкале. Вал ротора должен быть установлен в подшипниковые опоры. Одна опора должна иметь возможность перемещения и удерживаться с помощью пружин. Вращение ротора должно осуществляться от электродвигателя посредством фрикционной передачи. Электродвигатель должен управляться при помощи частотного преобразователя на IGBT транзисторах. Ротор должен быть оснащен датчиком угла поворота (энкодером). Подвижный конец ротора должен быть оснащен датчиком амплитуды. Панель управления должна содержать органы управления приводным электродвигателем. Внутри панели управления должен располагаться контроллер, обеспечивающий независимую обработку информации с датчиков, передачу информации на ЭВМ и отображения обработанной информации на ЖК дисплее. Контроллер представляет собой аналого-цифровой преобразователь выполненный на электронной плате, на базе контроллера типа PIC. На панели управления должен быть жидкокристаллический дисплей, отображающий в реальном времени следующие значения: частота вращения вала ротора; величина амплитуды. Данные поступающие на ЭВМ должны обрабатываться с помощью специального программного обеспечения «TMM 5.2». Программное обеспечение должно обеспечивать возможность отображения в реальном времени мгновенных значений датчиков. Также программное обеспечение должно отображать в реальном времени графики зависимостей амплитуды от частоты вращения вала ротора, от угла поворота вала ротора и от времени. Выбор отображаемого графика определяется пользователем. Программное обеспечение должно иметь возможность вывода на печать полученных данных эксперимента. При изготовлении лабораторного комплекса должны быть использованы новые узлы, детали и материалы не использовавшиеся ранее. Лицевая часть панели управления должна быть изготовлена из листового алюминия толщиной 2,5 мм с нанесенными обозначениями с помощью металлографии. Указанная конструкция комплекса с описанным выше составом оборудования должна обеспечивать выполнение следующего перечня лабораторных работ группой учащихся из 2…4 человек:
— статическая (частичная) уравновешенность ротора;
— динамическая (полная) уравновешенность ротора.
Состав: Учебно-лабораторный стенд«Статическое и динамическое уравновешивание вращающихся звеньев механизмов и машин» в соответствии с описанием; ноутбук; паспорт; методические указания по выполнению лабораторных работ.

Технические характеристики:
1 Электродвигатель 1 шт.:
– ном. мощность электродвигателя, не более, Вт 180
– ном. частота вращения, не менее, мин–1 1500
–напряжение питания, не менее, В 380
2 Комплект грузов постоянной массы служащих для создания дисбаланса и для уравновешивания, г 20, 30, 40, 50, 60 и 70
3 Электропитание лабораторного комплекса:
— напряжение питания стенда, В, род тока, частота, Гц 220, переменный, 50
— максимальная потребляемая мощность, не более, Вт 300
4 Габариты лабораторного комплекса, не более, мм 800х600х350
5 Вес лабораторного комплекса, не более, кг 150
6 ЭВМ (Ноутбук), или эквивалент по характеристикам, не менее Операционная система Windows 10.
