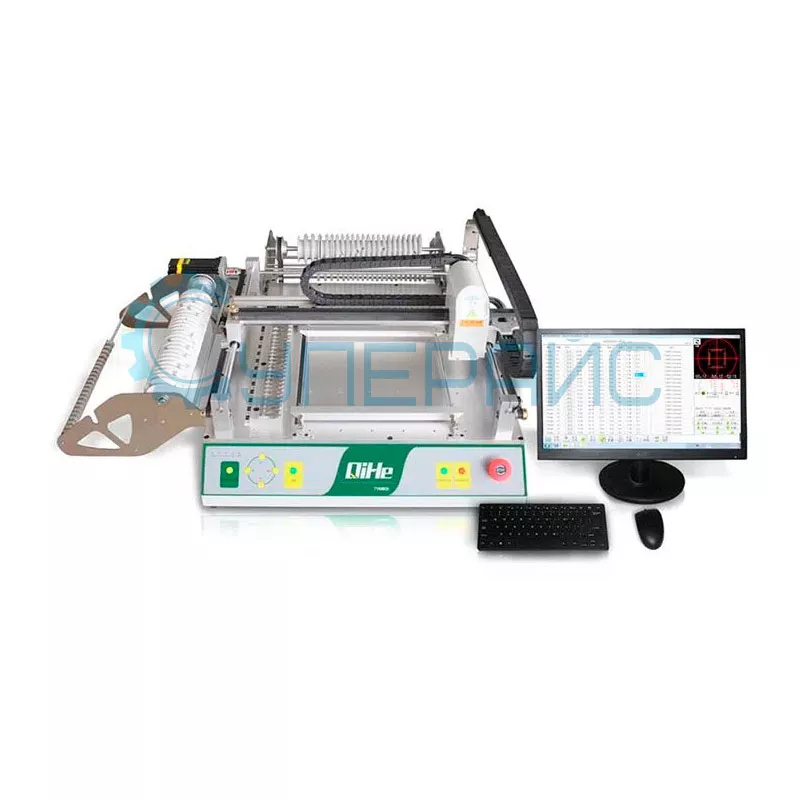

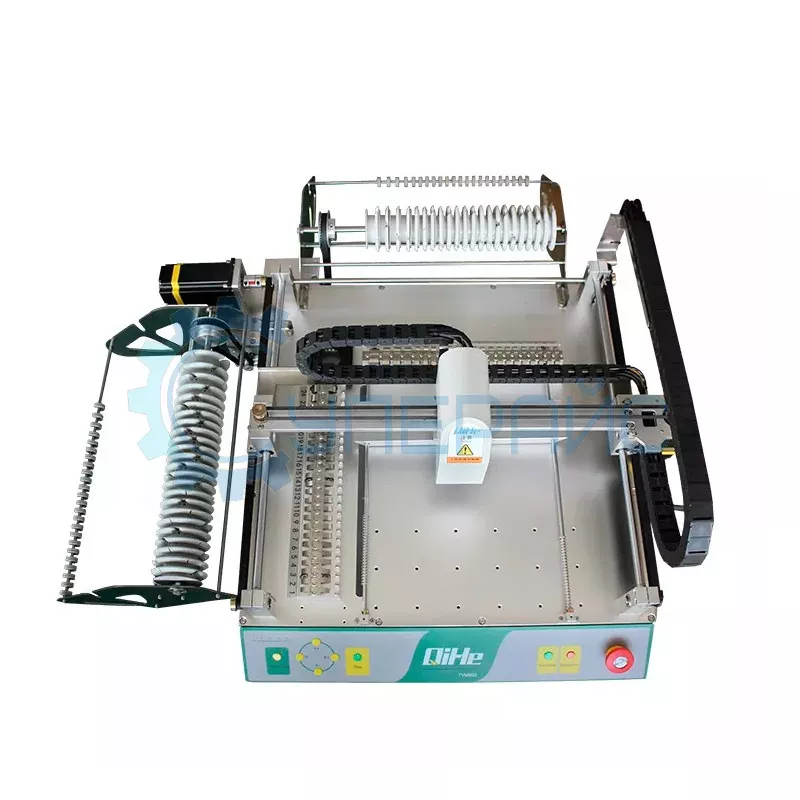

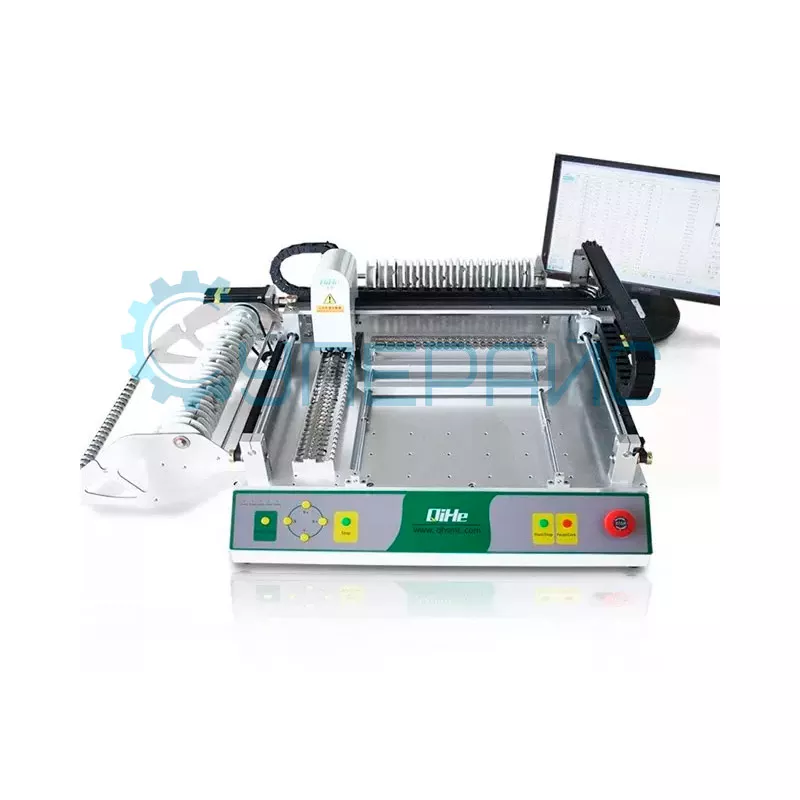

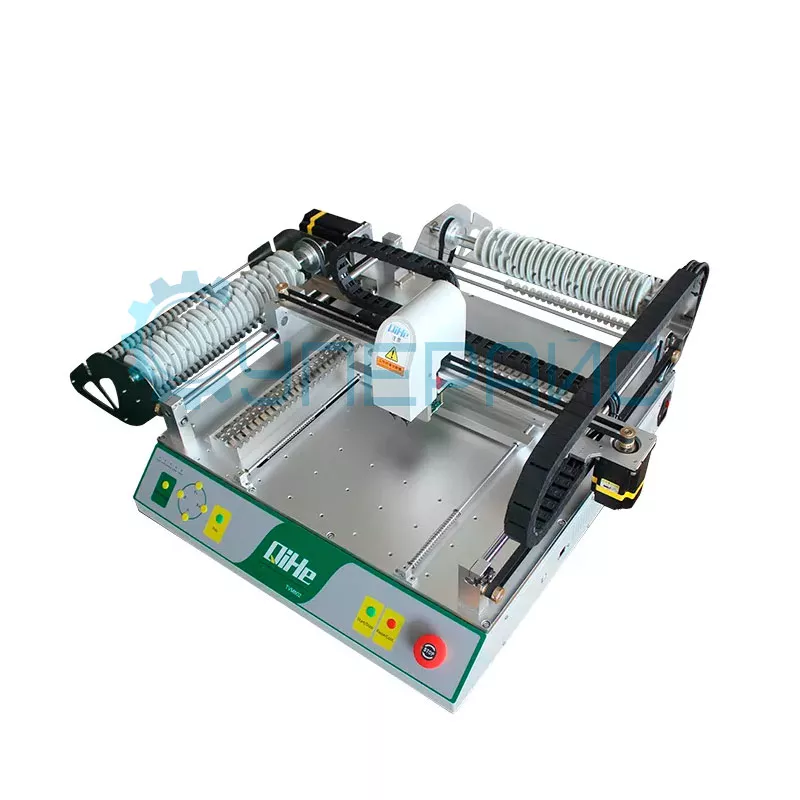

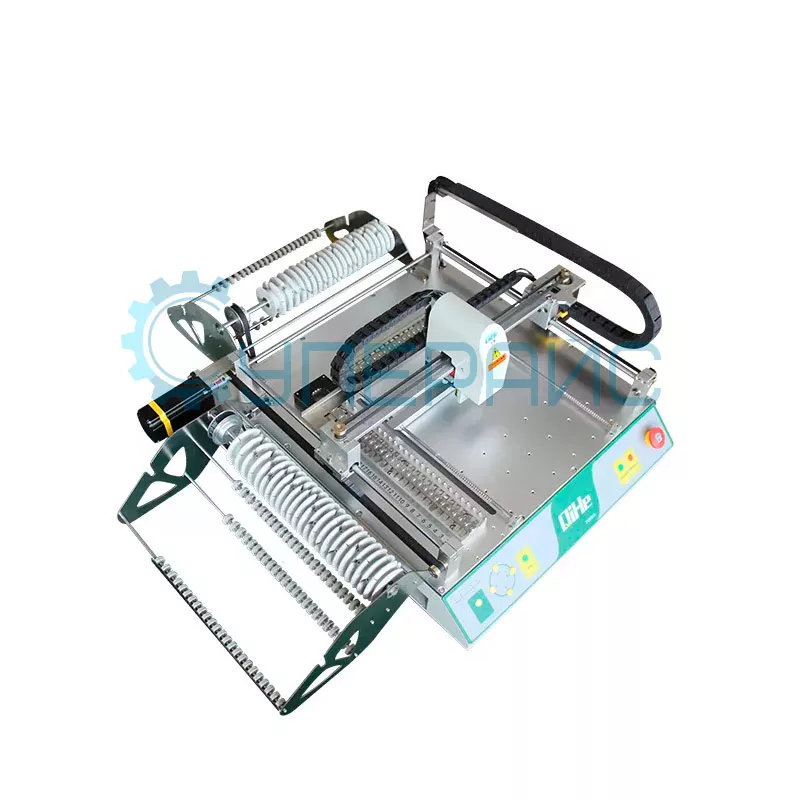

Установщик компонентов поверхностного монтажа QIHE TVM802BX
Технические характеристики QIHE TVM802BX
| Режим работы | автоматический |
| Количество монтажных головок | 2 |
| Средняя скорость | 5500 компонентов в час, с системой наблюдения 6500 компонентов в час, без системы наблюдения |
| Точность позиционирования | 0,025 мм |
| Минимальный размер печатной платы | 20 x 20 мм |
| Максимальный размер печатной платы | 260 x 340 мм |
| Максимальный диапазон перемещения по оси Z | 12,5 мм |
| Максимальный диапазон перемещения по оси X Y | 395 x 450 мм |
| Количество мест для питателей и ширина ленты | кол-во: 38, ширина: 8 мм кол-во: 6, ширина: 12 мм кол-во: 2, ширина: 16 мм |
| Встроенный насос | один бесшумный вакуумный насос |
| Мощность насоса | 125 Вт |
| Функция обнаружения утечек материала | есть |
| Применимые элементы | 0402-5050, SOP, TQFP, QFN и другие |
| Система наблюдения | |
| Количество камер | 2 HD CCD камеры |
| Положение камер | вид сверху |
| Автоматическое определение отклонений | есть |
| Автоматическая идентификация маркировки печатной платы | есть |
| Общие характеристики | |
| Источник питания | 220 В/110 В |
| Операционная система | встроенная в компьютер Windows 7 |
| Язык интерфейса | английский/китайский |
| Габариты | 940 x 940 x 330 мм |
| Вес нетто | 41,5 кг |
| Вес брутто | 66,5 кг |
| Комплектация | установщик компонентов поверхностного монтажа QIHE TVM802BX – 1 шт промышленный компьютер – 1 шт |
| Совместимость | Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков Питатель ленточный Zhengbang 24 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 16 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 12 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 4 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 2 мм для установщиков SMD компонентов |
Профессиональный установщик компонентов QIHE TVM802BX
QIHE TVM802BX представляет собой установщик SMD c автоматическим режимом работы и встроенным промышленным компьютером. Станок располагает четырьмя монтажными головками при средней скорости работы 5500 или 6500 компонентов в час в зависимости от системы наблюдения.
TVM802BX совмещает эргономичность и высокую точность позиционирования, а также имеет встроенный насос вакуумного типа мощностью 125 Вт, который работает бесшумно и не отвлекает оператора. Доступна функция обнаружения утечек материала и автоматическое определение отклонений. Также аппарат способен идентифицировать маркировку печатной платы. Среди применяемых элементов автомата присутствуют SOP, TQFP и ряд других.
Установщик QIHE – это надежная линия SMD-монтажа, подходящая для работ на серийном производстве, а также в сервисах по ремонту электроники. С данным установщиком совместимы ленточные питатели, вакуумные захваты, сопла и насадки различных моделей, выпущенные под брендом Zhengbang, что существенно расширяет возможности аппарата и позволяет применять его для решения самых разных задач.

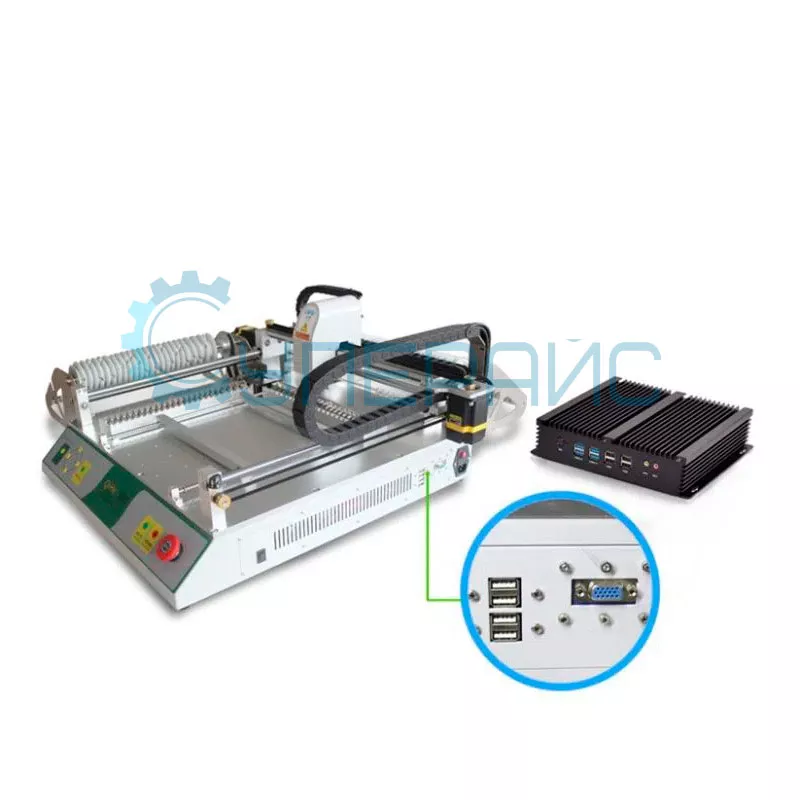

В комплект входит промышленный компьютер. Оформить заказ на данный товар можно на нашем сайте. Работает доставка курьером по Москве. В случае с другими городами России и странами СНГ доставка происходит транспортной компанией. Также возможен самовывоз из магазина.
Обзорная таблица установщиков SMD компонентов QIHE
| Характеристики | TVM802AX | TVM802A | TVM802B | TVM802B Plus | TVM802BX |
| Режим работы | автоматический | ||||
| Количество вакуумных захватов | 2 | ||||
| Максимальный размер печатной платы | 340 x 340 мм | 340 x 340 мм | 260 x 340 мм | 300 x 320 мм | 260 x 340 мм |
| Минимальный размер печатной платы | 20 x 20 мм | ||||
| Макс. площадь перемещения по XY | 395 х 450 мм | 395 х 450 мм | 395 х 450 мм | 490 х 440 мм | 395 x 450 мм |
| Макс. перемещение по Z | 12,5 мм | ||||
| Средняя скорость | 5500 компонентов в час, с камерой 6500 компонентов в час, без камеры | ||||
| Точность позиционирования | 0,025 мм | ||||
| Питатели | кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт | кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт | кол-во: 46 шт 8 мм - 38 шт 12 мм - 6 шт 16 мм - 2 шт | кол-во: 58 шт 8 мм - 50 шт 12 мм - 6 шт 16 мм - 2 шт | кол-во: 46 шт 8 мм - 38 шт 12 мм - 6 шт 16 мм - 2 шт |
| Встроенный ПК | да | нет | нет | нет | да |
| Встроенный дисплей | нет | нет | нет | да | нет |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
